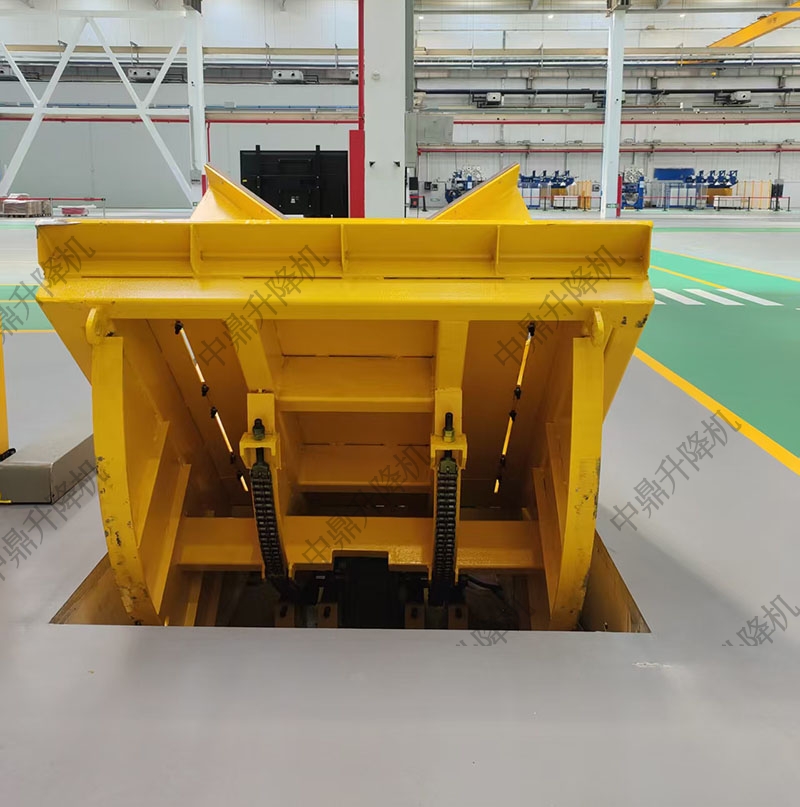

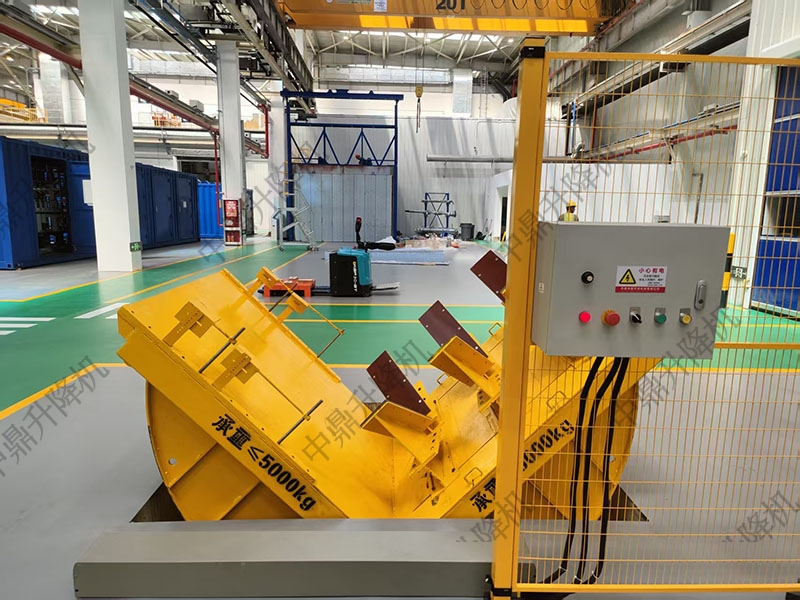

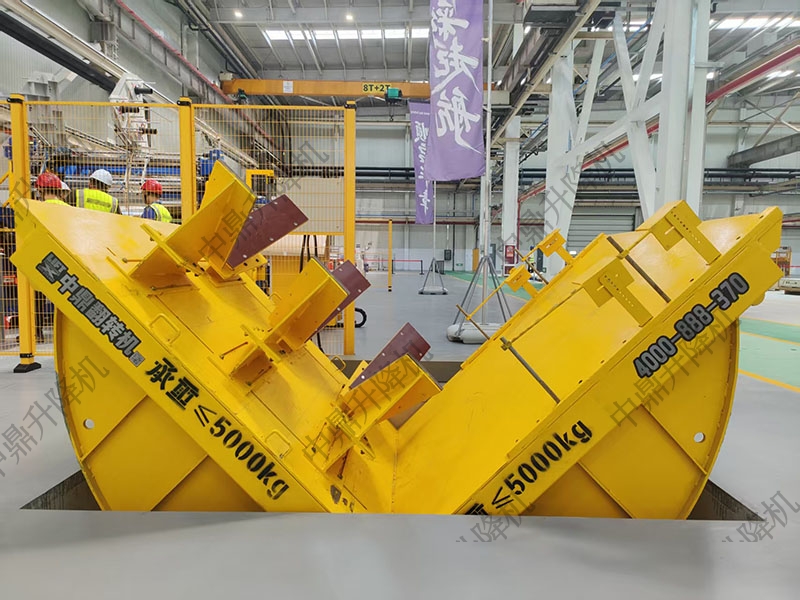

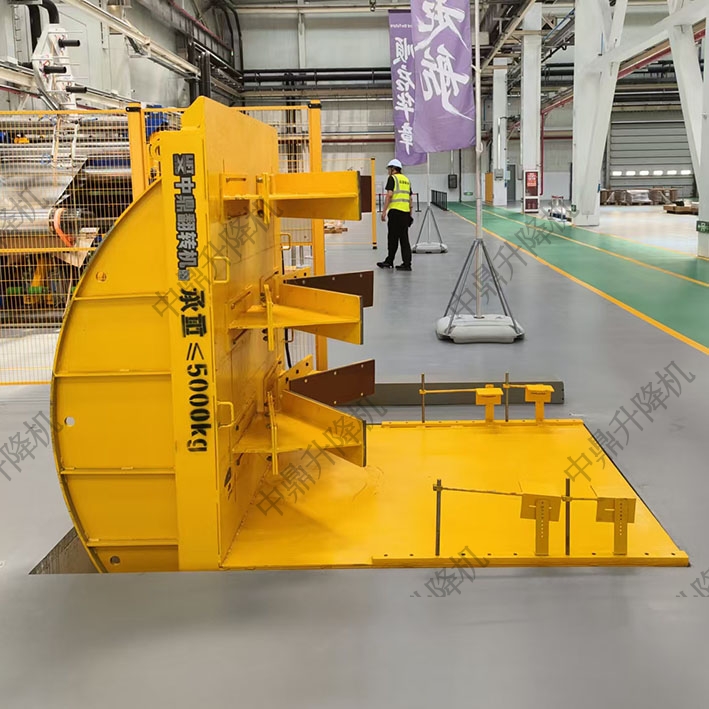

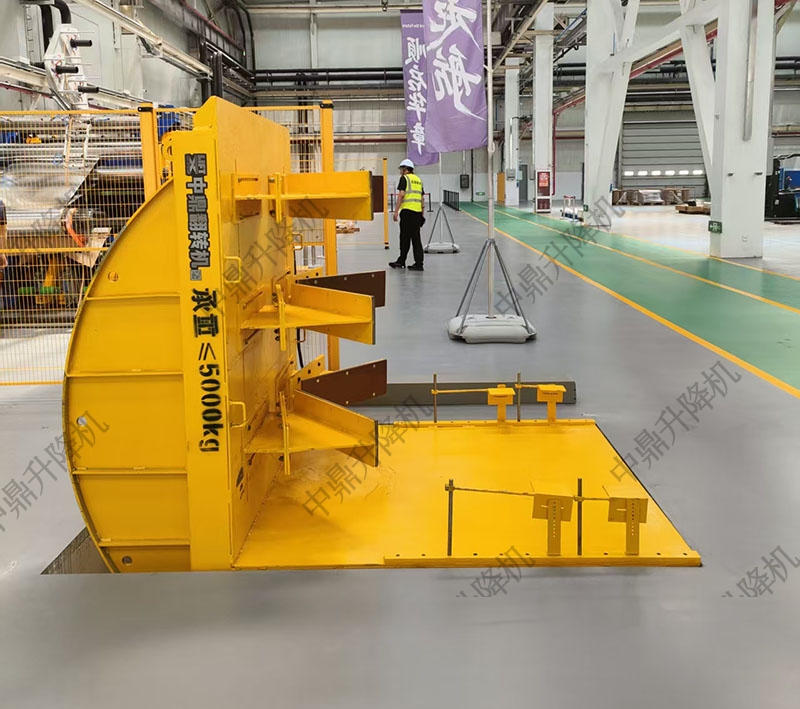

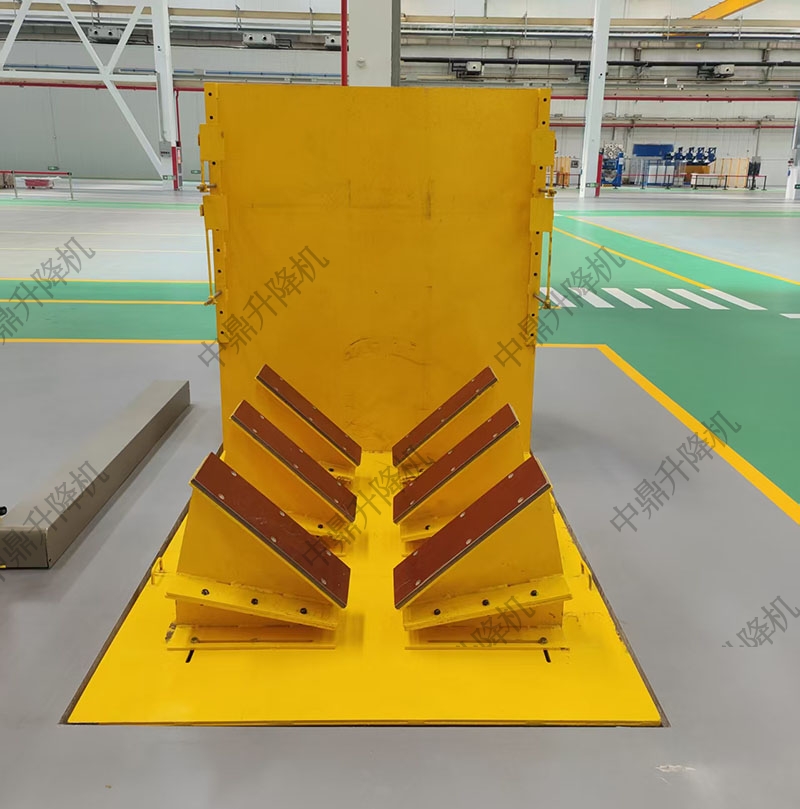

这款5吨机械翻转机专为变压器线圈翻转工序定制，适配最大直径 1400mm、本体高度 1560mm、含出线排总高 2500mm 线圈。设备配备双工作台面，一台平面台面，一台搭载可调式双层 V 型托架，总计 6 块 V 型支撑块，下层 155°、上层 95° 夹角，兼容多种规格线圈。托架铺 15mm 酚醛布板防护工件，底部预留 200mm 空隙，适配常规托盘；台面长条孔 T 型槽结构，支撑间距自由调节。整机基坑式安装，自身高度不超 850mm，水平放置时台面与地面齐平，高差误差可控。纯机械翻转结构，额定载重 5000kg，翻转角度 90°，普通防护等级，无分段启停功能，结构稳固不伤绝缘线圈，适配变压器车间线圈加工流转作业。
